SOD 10 C-FM

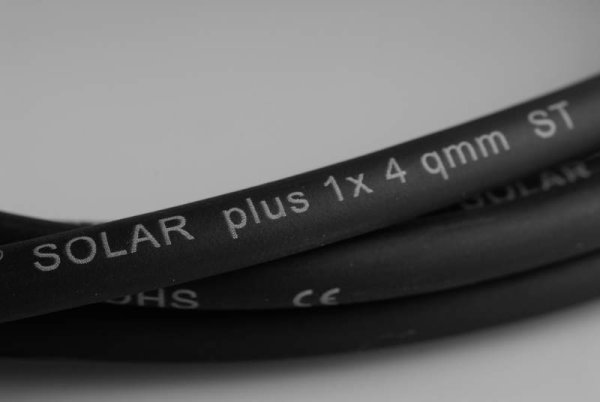

Offset-Signiergerät für die Bedruckung von Kabeln und isolierten Adern bei Geschwindigkeiten bis 600 m / min.

Indirektes Farbtiefdrucksystem
Druck von Text und Nummern
Einfachkopf-Gerät
Signierscheibenantrieb für Geschwindigkeiten bis 600 m / min
Austauschbares Farbversorgungsmodul
Geeignet auch für unregelmäßige Oberflächen

Basis-Ausstattung

Maschinenständer mit Kurbelwinde zur Höhenverstellung

Signierkopf mit synchronisiertem Antrieb für die Signierscheibe

Eingebautes Schaltpult mit Steuerelektronik

1 Satz Abstreifkörper, Gummi-Übertragungsrad und Kabelführungsrolle

Austauschbares Farbversorgungsmodul mit Farbbehälter, Pumpe, Kühler, Filter und Feinregelventil für den Farbstrom

Kompletter Zubehörsatz, jedoch ohne geätzte Signierscheiben

Hauptmerkmale

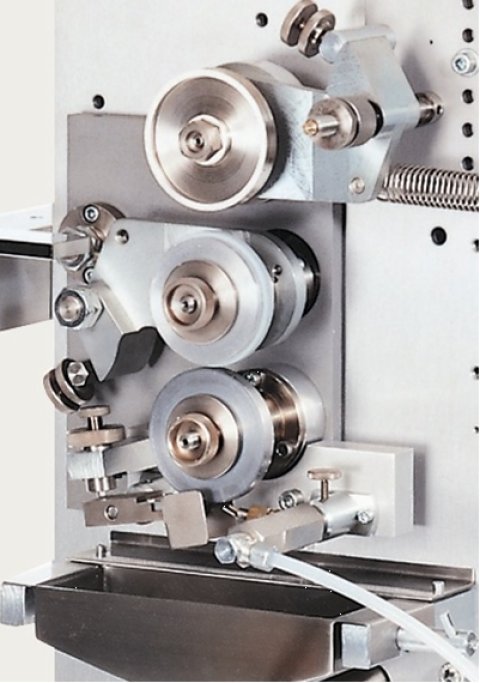

Indirekte Bedruckung mittels geätzter Textwalze und Gummi-Umdruckrad

Robuster, praktisch wartungsfreier, elektronisch synchronisierter Signierscheibenantrieb

Automatisch synchronisiertes Stroboskop mit sehr hoher Lichtausbeute zur einwandfreien Beurteilung der Signierqualität auch bei niedrigen Geschwindigkeiten (optional)

Integrierte Steuerelektronik

Austauschbares Farbversorgungsmodul für raschen Farbwechsel in ca. 2 Minuten.

Einfache Bedienung, Reinigung und Wartung.

Ausführungsvariante SOD 10-C

Integriertes Farbversorgungssystem mit Membranpumpe und Farbsaugrohr zum direkten Einsatz der vom Hersteller gelieferten Farbbehälter. Geeignet für Farben auf Wasserbasis.

Technische Daten

Max. Signiergeschwindigkeit:

10 bis 600 m / min

Produktdurchmesser:

ca. 22 mm

Signierscheiben:

80 mm Durchmesser, Aufnahmebohrung 16 mm
