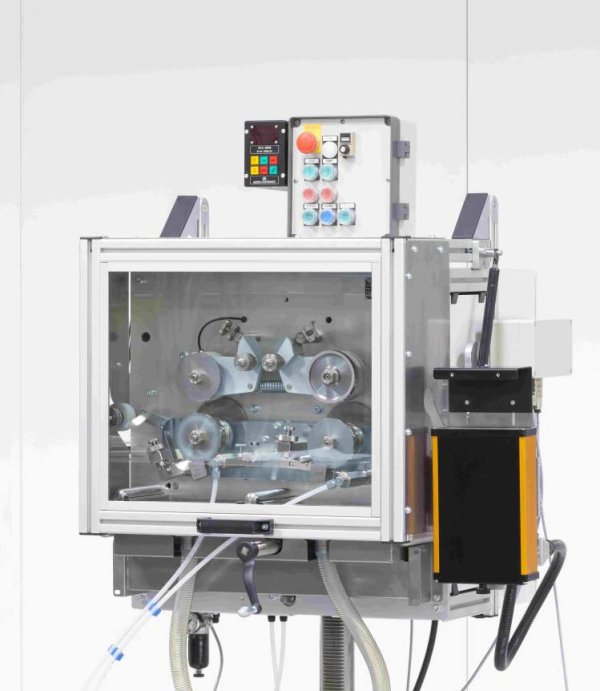

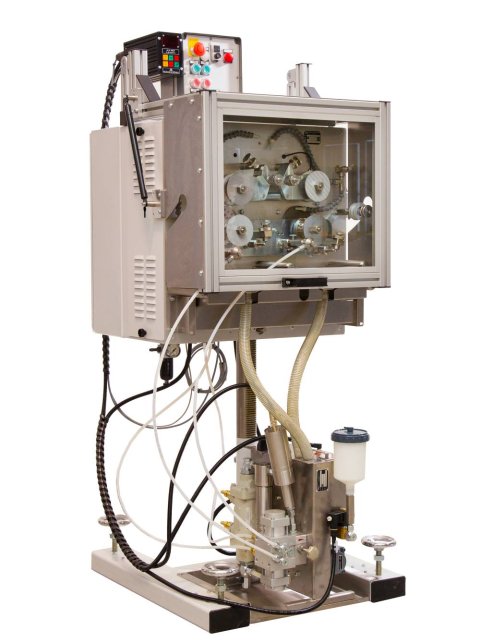

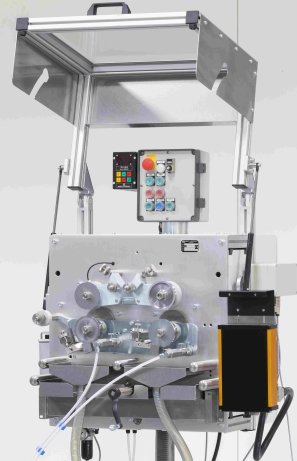

KS 442 C-FM

Hochleistungs-Tiefdruckgerät mit Tandem-Signierkopf zur Bedruckung heißer Kabelisolationen in der Extrusionslinie.

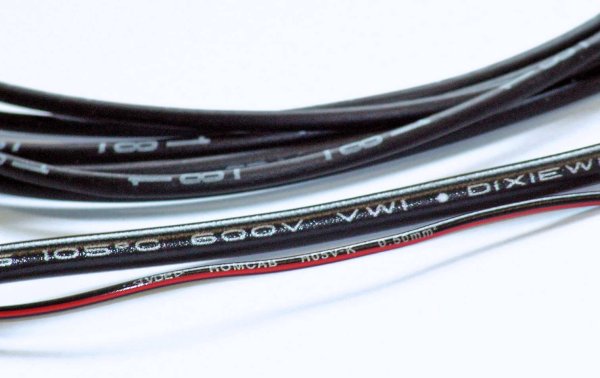

  • Text- und Nummernmarkierung
  • Tandem-Signierkopf für raschen Wechsel der Markierung
  • Elektronisch synchronisierter Signierscheibenantrieb
  • Signiergeschwindigkeit bis 1200 m / min
  • Austauschbares Farbversorgungsmodul für raschen Farbwechsel


Basis-Ausstattung

Maschinenständer mit Kurbelwinde zur Höhenverstellung

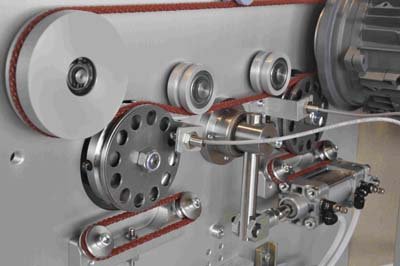

Tandem-Signierkopf mit synchronisiertem Antrieb für zwei verschie­dene Signierscheiben

Integrierte Pneumatik zur Umschaltung zwischen den Signierscheiben und Steu­erelektronik mit zusätzlichem Eingang zur automatischen Umschaltung über externen Schließkontakt

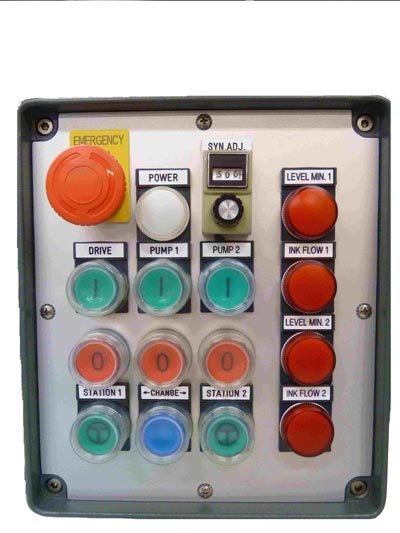

Eingebautes Schaltpult

1 Satz Abstreifkörper und Kabelfüh­rungsrolle passend zur gewünschten Signierscheibe

Austauschbares Farbversorgungsmodul mit Farbbehälter, Pumpe, Kühler, Filter und Feinregelventil für den Farbstrom

Kompletter Zubehörsatz, jedoch ohne Signierscheiben

Hauptmerkmale

Robuster, praktisch wartungsfreier Wechselstromantrieb

Außergewöhnlich exakte Synchronisati­on durch Inkrementalgeber und Signal­aufnahme direkt an der Signierscheibenwelle

Automatisch synchronisiertes Stroboskop mit sehr hoher Lichtausbeute zur einwandfreien Beurteilung der Signierqualität auch bei niedrigen Geschwin­digkeiten (optional)

Elektronisch synchronisierter Signierscheibenantrieb

Rasche Umschaltung zwischen zwei ver­schiedenen Signiercodes ohne Unterbre­chung der Signierung

Austauschbares Farbversorgungsmodul für raschen Farbwechsel in ca. 2 Minu­ten

Optionales zweites Farbversorgungsmodul ermöglicht Bedruckung in zwei ver­schiedenen Farben

Geeignet für flache und hohlgekehlte, an den Kabeldurchmesser angepaßte Signierscheiben



Technische Daten

Max. Signiergeschwindigkeit:

1200 m/min

Kabeldurchmesser:

1,5 mm bis 24 mm (Standard); mit erweiterter Füh­rungseinrichtung bis 80 mm (Option G)

Signierscheiben:

86 mm Durchmesser, flach oder konkav


Empfehlenswerte Zusatzeinrichtung

WNB – Wassernebelsprüheinheit zur Aufbringung eines feinen Wasserfilmes auf die heiße Ader zum Zwecke der Vorkühlung un­mittelbar nach dem Extruder.

Bringt eine feine Wassernebel-Schicht auf die Aderoberfläche auf, welche vor Einlauf der Ader in den Signator verdampft. Sie reduziert die Oberflächentemperatur der Ader und verhindert das Ankleben der heißen Isolationschicht an die Signierscheibe. Ersetzt Vorkühl-Wasserbad, Luftabblasung und Absaugung. Keine Notwendigkeit von relativ aufwändigen und bei hohen Geschwindigkeiten unzureichenden Luftabblasungen.
