Multi-Faser Einfärbeanlage GFP-UV-L6

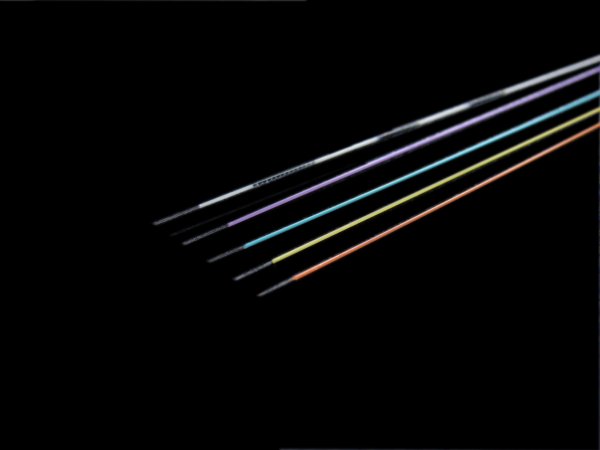

Einfärben von primärbeschichteteten Lichtwellenleitern. Unabhängige Bearbeitung von bis zu 6 Fasern gleichzeitig.

  • Unabhängige Bearbeitung von bis zu 6 Fasern gleichzeitig
  • Geschwindigkeiten bis 2100 m / min
  • Modularer Aufbau der Anlage

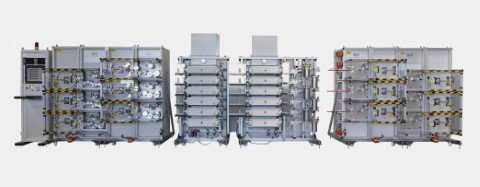

Modulares Design

Die Anlage besteht aus drei Haupt­komponenten, deren Grundgestelle für den Einbau oder Anbau von bis zu 6 Bearbeitungseinheiten ausgelegt sind. Damit können bis zu 6 Fasern gleichzeitig und völlig unabhängig voneinander bearbeitet werden.



Maschinenkomponenten

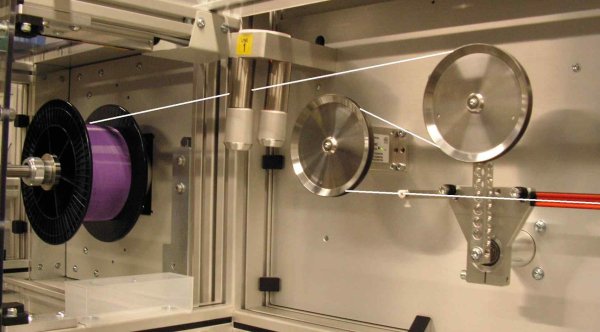

Autom. traversierende Abwickeleinheit TPO-L

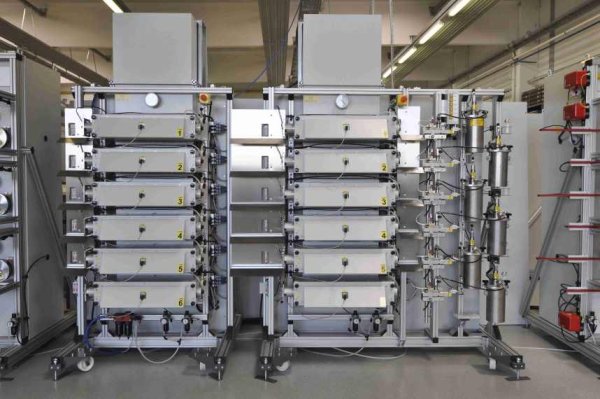

Farbversorgungs-, Färbe- und Ver­netzungseinheit CCD-L

Farbversorgungssystem mit bis zu 6 leicht auswechselbaren Farbbehältern und UV-Vernetzung mit Hochleistungsstrahlern auf gemeinsamen Ge­stell

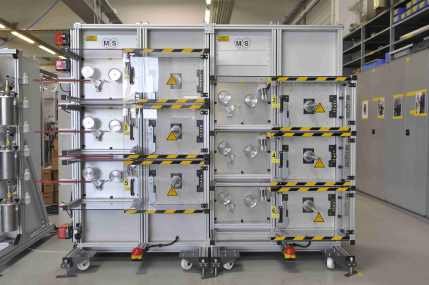

Mikroprozessorgesteuerte Abzugs- und Aufwickeleinrichtung mit Spulenverlegung TUD-L

Mit separaten Steuerschrank PCI-L


Hauptmerkmale

Optimierte Faserspannungsregelung mittels Faserspannungssensoren

Automatische Spulengrößenerkennung für einfache Einstellung der Traversierung durch das Bedienpersonal

M550 UV-Strahler mit permanenter Erfassung und automatischer Mitführung der Strahlerleistung in Abhän­gigkeit von der Anlagengeschwindigkeit. Dies ermöglicht eine optimale Strahlerausnützung und verhindert jede thermische Überbelastung lang­sam laufender oder stehender Fasern. Alterung und allfälliges Beschlagen des Quarzrohrs werden automatisch berücksichtigt und können daher die Vernetzung nicht beeinträchtigen.

 Geeignet für höchste Geschwindigkei­ten bis zu 2100 m/min

Unabhängige Bearbeitung von bis zu 6 Fasern gleichzeitig

Optimale Faserschonung

Stufenlos regelbare, stickstoffunterstützte UV-Vernetzung

Automatische Anpassung der Ge­schwindigkeit an die Vernetzungsleistung der UV-Strahler

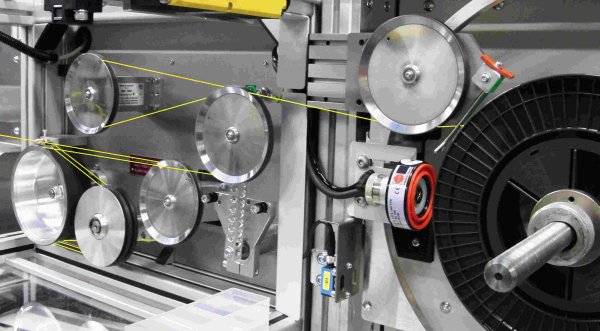

Auf- und Abwickeleinheit mit faserspannungsgeregeltem Antrieb

Modularer Anlagenaufbau für optima­le, kundenspezifische Lösungen
