Lichtwellenleiterfärbeanlage GFP-UV-K1

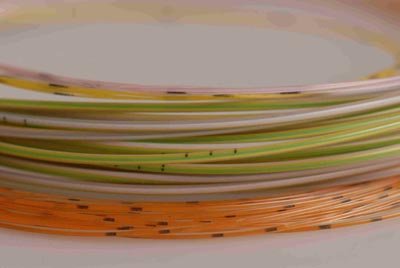

Einfärben von Lichtwellenleitern. Ringsignierung der Lichtwellenleiter (Option RSJ). Erweiterungsmöglichkeit für Tight Buffering (Geschwindigkeiten bis 1125 m / min).

  • Höchste Geschwindigkeiten bis  3000 m / min
  • Einlinienanlage zur Einfärbung, UV-Vernetzung und Ringsignierung
  • Tight Buffering
  • Modularer Aufbau der Anlage


Modulares Design

Die Anlage besteht aus drei Haupt­komponenten, deren Grundgestelle für den nachträglichen Einbau ver­schiedener Optionen ausgelegt sind. Damit kann die Maschine stufenweise und mit geringem Aufwand erweitert werden, z.B. für Ringsignierung, hö­here UV-Vernetzungsleistung, usw.

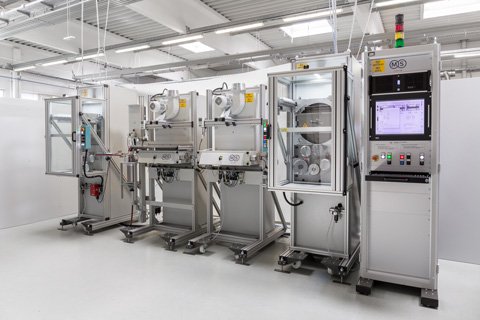

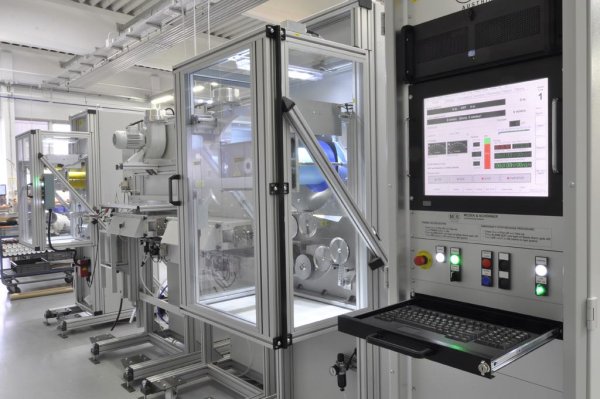

Maschinenkomponenten

Traversierender Abwickler TPO1-K

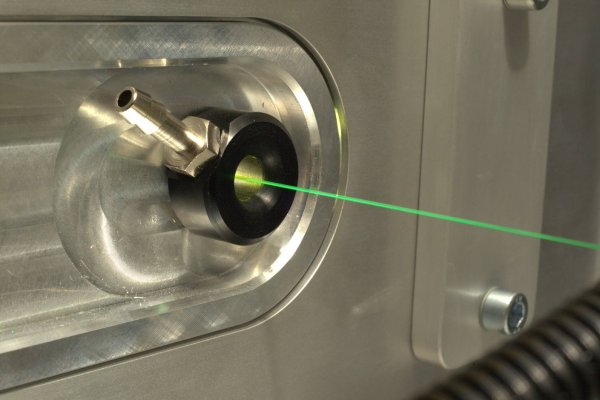

Einfärbe- und Vernetzungsstation CCD1-K

Farbversorgung, Hochgeschwindigkeits-Einfärbekopf und Hochleistungs-UV-Strahler M550 auf einem gemeinsamen Gestell

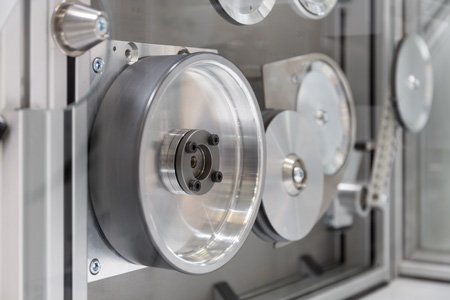

Abzugs- und Aufwickeleinheit TUD1-K

Hochgeschwindigkeits-Abzugs-und Aufwickelsystem mit separater Control Unit PCI1-K


Hauptmerkmale

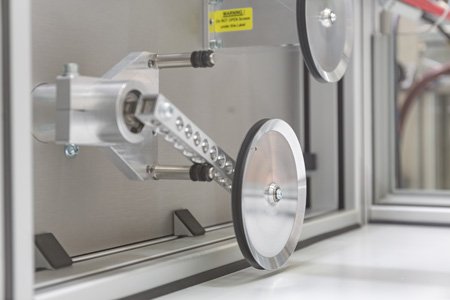

Optimierte Faserspannungsregelung mittels Faserspannungssensoren

Automatische Spulengrößenerkennung für einfache Einstellung der Traversierung durch das Bedienpersonal

M550 UV-Strahler mit permanenter Erfassung und automatischer Mitführung der Strahlerleistung in Abhän­gigkeit von der Anlagengeschwindigkeit

Alterung und allfälliges Beschlagen des Quarzrohrs werden automatisch berücksichtigt und können daher die Vernetzung nicht beeinträchtigen

Geeignet für Geschwindigkeiten bis zu 3000 m/min

 Optimale Faserschonung

Stufenlos regelbare, stickstoffunterstützte UV-Vernetzung

Automatische Anpassung der Ge­schwindigkeit an die Vernetzungsleis­tung der UV-Strahler

 Auf- und Abwickeleinheit mit faser-spannungsgeregeltem Antrieb

Modularer Anlagenaufbau für optima­le, kundenspezifische Lösungen.
