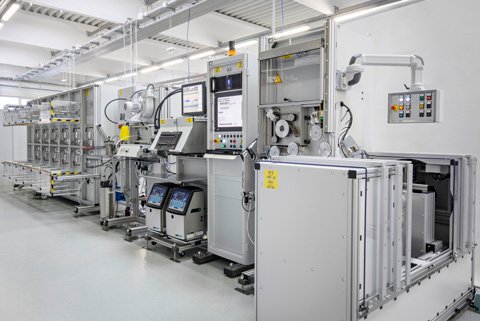

LWL-Bändchenanlage FRP 05

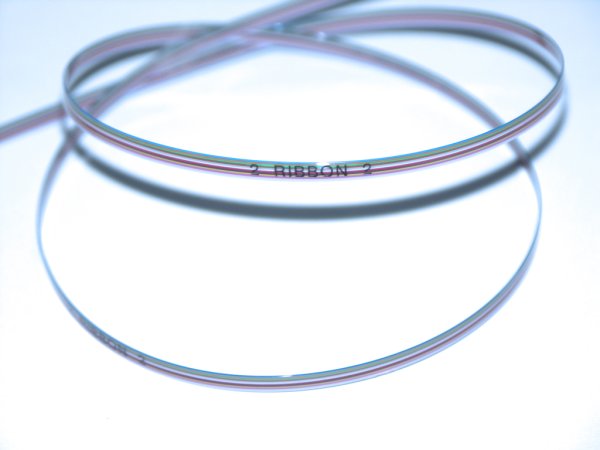

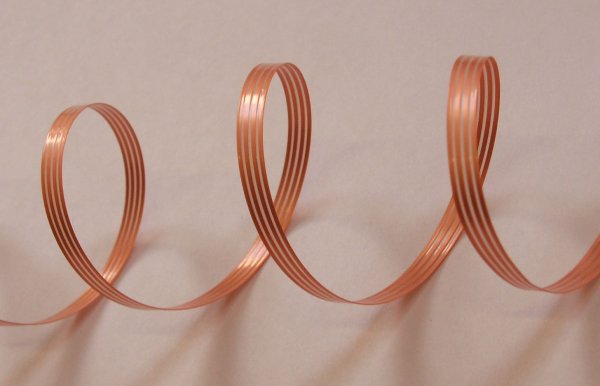

Für das Verkleben von typischerweise bis zu 12 (max. 24) LWL-Fasern zu Bändchen bei hoher Produktionsgeschwindigkeit bis 1000 m / min.


  • Hochgeschwindigkeits-Fertigung von Faserbändchen
  • Produktion von Multi-Faser Elementen (CFU)
  • Produktionsgeschwindigkeit bis 1000 m / min
  • Verarbeiten von typischerweise 12 (max. 24) LWL-Fasern
  • Modularer Aufbau der Anlage

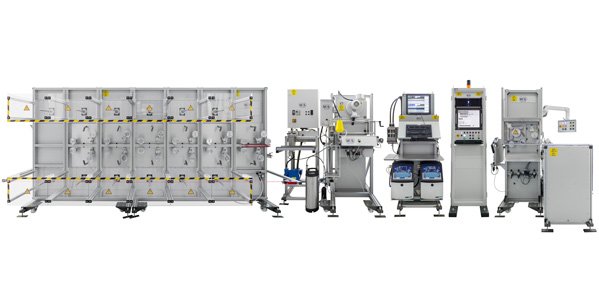

Modulares Design

Die Anlage besteht aus den folgenden Elementen:

Abwickelstation TPO - mit der erforderlichen Anzahl von Einzelabwicklern

Bändchenklebe- und Vernetzungssta­tion mit den folgenden Einheiten auf einem Gestell:

Harzversorgungseinheit VCE

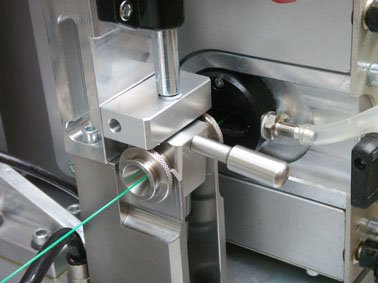

Bändchenklebekopf RD (angepasst an die Anzahl von LWL-Fasern)

UV-Vernetzungseinheit CCD1-FRP

Abzugsstation - Aufwickelstation RCT

Steuerschrank PCI


Traversierende Abwickler

Auslegung für Geschwindigkeiten bis 2100 m/min

Abwickler mit hochentwickeltem Servo-Antrieb und Microcontroller-Überwachung

Präzises Zugkraftregelsystem

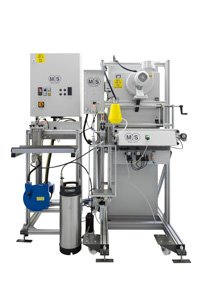

Harzversorgung- und Bändchenklebeeinheit

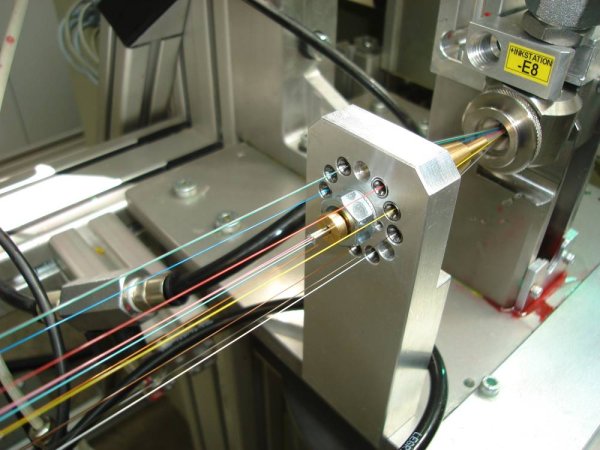

Rasches, gleichzeitiges Einführen aller Fasern

Hohe Lebenszeit

Präzise Druckkontrolle der Harz-Versorgung

Blasenfreie großvolumige Farbversorgung

Hervorragende Planaritätswerte


UV-Vernetzungseinheit

Hochleistungs-UV-Strahler mit auto­matischer Regelung zur Aufrechter­haltung konstanter Vernetzungsver­hältnisse über den gesamten Ge­schwindigkeitsbereich

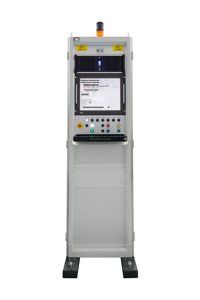

Steuer- und Anzeigeeinheit

CAN Network OLE-Server

Einfache Einstellung aller Produktionsparameter

Produktionsprotokoll (ISO 9000)

Netzwerkanschluss (Modem / Ethernet)

Real-time Anzeige aller Prozessdaten (Faserspannung, UV-Intensität, usw. ...)
